●●● 關鍵詞：儀表校驗儀、三用表校驗儀、光電整緯機
概述：

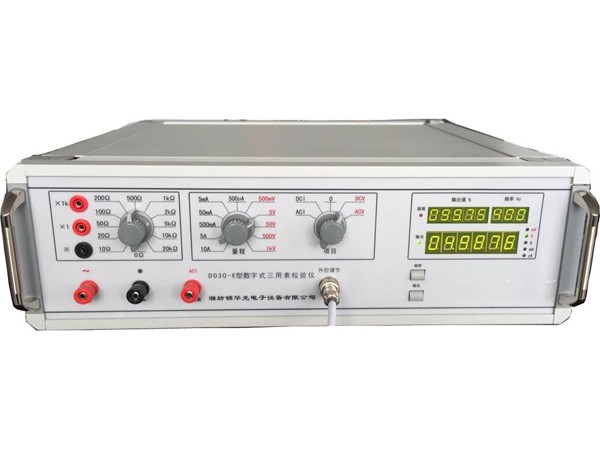

是一種5 1/2位LED顯示的數字式交、直流標準電壓、電流發生器。整機采用“閉環”控制，輸出穩定性高，可用于校驗數字式、各種指針式三用表及直流0.2級、交流0.5級以下各類表頭。本儀器電壓輸出5檔（0－1000V），電流輸出6檔（0－10A），中值電阻2×11檔（0－20MΩ）交流頻率50Hz、60Hz、400Hz。三個顯示窗口同時顯示輸出實際值、百分比值和頻率。輸出調節采用數字式調節。該機采用新的16位A/D轉換芯片，保證了整機的準確度和線性度。采用了新型的復合功率放大器，具有輸出功率大、可靠性高、穩定性好、失真小、使用方便等優點。
主要特點：
采用新型復合功率放大器，可靠性高、穩定性好。
輸出調節采用數字編碼器調節，操作、使用方便。
保護措施好，具有電壓短路、電流開路、過壓、過載等保護，較大限度地減少操作不當造成儀器或被檢表的損壞。
功率大、負載能力強，并可根據用戶要求擴展電流輸出能力。
整機采用“閉環控制”，保證了輸出的穩定性和準確度。
外接編碼器調節盒。
可選配RS232接口。
配鉗形表線圈，可校驗交直流鉗表。
主要指標：
輸出范圍：交直流電壓0－1000V，交直流電流0－10A。
穩定性：儀器預熱一小時后，1分鐘內輸出漂移應小于基本量程滿度的±0.05%，作測量時需預熱2小時。
交流失真度：≤0.1%，10A≤2%
直流紋波系數：≤0.5%，10A≤3%
中值電阻功率、準確度：0.25W，±（0.1%+20mΩ）
準確度：
|
項
目 |
量 程 |
輸 出 范 圍 |
分 辨 率 |
最 大 輸 出 |
精 度（23℃±2℃） |
|
直 流 電 流 |
500uA |
0~550.00uA |
0.01uA |
2V |
±（讀數值×0.1%+滿量程值×0.02%）
|
|
5mA |
0~5.5000mA |
0.1uA |
2V |
||
|
50mA |
0~55.000mA |
1uA |
2V |
||
|
500mA |
0~550.00mA |
10uA |
2V |
||
|
5A |
0~5.5000A |
100uA |
1.5V |
±（讀數值×0.2%+滿量程值×0.04%） |
|
|
10A |
0~11.000A |
1mA |
1.5V |
||
|
交 流 電 壓 |
500mV |
0~550.00mV |
0.01mV |
100mA |
±（讀數值×0.1%+滿量程值×0.05%）
ACI 1mA以下不考核
|
|
5V |
0~5.5000V |
0.1mV |
100mA |
||
|
50V |
0~55.000V |
1mV |
100mA |
||
|
500V |
0~550.00V |
10mV |
20mA |
||
|
1KV |
0~1050.0V |
100mV |
10mA |
||
|
交 流 電 流 |
500uA |
|
|
|
|
|
5mA |
0~5.5000mA |
0.1uA |
2V |
||
|
50mA |
0~55.000mA |
1uA |
2V |
||
|
500mA |
0~550.00mA |
10uA |
2V |
||
|
5A |
0~5.5000A |
100uA |
1.5V |
±（讀數值×0.4%+滿量程值×0.1%） |
|
|
10A |
0~11.000A |
1mA |
1.5V |
||
|
中
值
電
阻 |
示 值 |
功 率 |
精 度 |
||
|
10Ω、20Ω、50Ω、100Ω、200Ω 500Ω、1kΩ、2.0kΩ、5kΩ 10kΩ、20kΩ、 50kΩ、100kΩ、200kΩ、500kΩ 1MΩ、2.0MΩ 5MΩ、10 MΩ 20 MΩ |
0.25W
|
±（示值×0.1%+10mΩ）
|
|||
外型尺寸：480×420×135（mm）。
重量：約13㎏。
