概述：

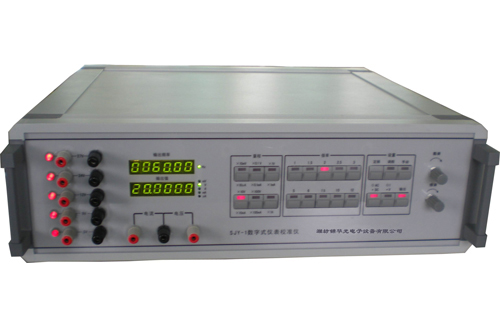

SJY-1數字式儀表校準儀一種LED 5 1/2位數字式交、直流標準電壓、電流發生器，整機采用“閉環”控制，輸出穩定度高，可用于校驗數字式、指針式三用表及交直流1級以下各類表頭。本儀器特別適合模擬式各類表的檢測，功能強大、操作簡單方便。
主要特點：
整機采用“閉環”控制，輸出精度、穩定度高。
數字合成正弦波信號發生器，失真小，可靠性高。
5路穩壓電源輸出，方便檢測數字表頭。
數字電位器調節，經久耐用。
具有手動調節功能，滿足各種表的檢測。
交直流電壓輸出范圍 0~1000V。
交直流電流輸出范圍0~10A。
定頻：400Hz、60Hz、50Hz。
調頻：40Hz-1kHz，細度：0.01Hz。
電壓短路、電流開路自動保護。
技術性能：
穩定性： AC<滿量程的0.02%/5min DC<滿量程的0.01%/5min
交流失真度：<0.5%，10A<2%
直流紋波系數：<0.1%；10A<1%
輸出頻率準確度<0.1%
輸出電壓、電流的范圍及準確度：
|
輸出項目 |
輸 出 范 圍 |
額定輸出 |
最大輸出 |
準 確 度 |
|
交 直 流 電 壓 |
0~200mV |
100mA |
1A |
基本誤差： DC: ±(0.1%讀數+ 0.01%量程） AC: ±(0.2%讀數+ 0.05%量程） 電壓附加誤差： ±0.02mV ACI<1mA不考核 |
|
0~2V |
100mA |
1A |
||
|
0~20V |
100mA |
200mA |
||
|
0~200V |
50mA |
100mA |
||
|
0~1000V |
20mA |
40mA |
||
|
交 直 流 電 流 |
0~2A |
|
5V
|
|
|
0~10A |
|
3V |
±0.2%讀數 |
|
|
注：（1）工作環境溫度超過23℃±2℃，每變化10℃，附加誤差小于該量程基本誤差 |
||||
